Branchement détecteur de mouvement 4 fils en 4 étapes faciles

Le branchement d'un détecteur de mouvement 4 fils s'effectue en quatre étapes distinctes : préparation du chantier, identification des fils, connexion au bornier, puis test et réglage. Avec les bons outils et quelques précautions élémentaires, n'importe quel bricoleur peut réaliser cette installation en moins d'une heure.

Installer un détecteur de mouvement ne doit pas être un casse-tête. La technologie embarquée dans ces appareils a beau être sophistiquée, le branchement électrique reste accessible à qui sait distinguer un fil de phase d'un neutre. Le vrai obstacle, c'est souvent la peur de l'électricité, pas la complexité réelle de l'opération.

Le modèle à 4 fils est le plus courant dans les installations d'éclairage automatique en France. Il intègre une sortie dédiée à la charge (le luminaire) et une autre pour l'alimentation permanente, ce qui le distingue des modèles à 2 ou 3 fils. Comprendre cette architecture avant de toucher quoi que ce soit, c'est la clé d'une installation propre et sûre.

Ce que vous allez apprendre

• Comment préparer votre espace de travail et choisir le bon emplacement
• Comment identifier les 4 fils et leur rôle précis
• Comment réaliser le branchement électrique étape par étape
• Comment tester et régler votre détecteur pour qu'il fonctionne parfaitement

Étape 1 : Préparer l'installation du détecteur de mouvement

Avant de toucher un seul fil, la préparation conditionne la réussite de toute l'opération. Une installation bâclée en amont, c'est systématiquement un problème à résoudre en aval.

Les outils indispensables pour le branchement électrique

Le matériel nécessaire est minimaliste. Voici ce qu'il faut réunir avant de commencer :

• Un tournevis plat et un tournevis cruciforme
• Un testeur de tension (indispensable, pas facultatif)
• Une pince à dénuder
• Un mètre ou un niveau à bulle
• Des dominos ou wagos de connexion (si le détecteur n'en est pas équipé)
• Un crayon et du ruban adhésif pour étiqueter les fils

Le testeur de tension mérite qu'on s'y attarde. Un simple crayon-testeur à moins de 10 euros suffit. Il permet de vérifier l'absence de courant avant toute manipulation, ce qui reste la précaution de base en électricité domestique.

Choisir l'emplacement idéal pour le détecteur infrarouge

L'emplacement détermine l'efficacité du détecteur. Un détecteur infrarouge passif (PIR) capte les variations de chaleur dans son champ de vision. Placé au mauvais endroit, il ratera des passages ou déclenchera des fausses alertes.

Les règles à respecter sont simples. La hauteur optimale se situe entre 2 et 2,5 mètres du sol. L'angle de détection standard couvre 120 à 180 degrés selon les modèles. Évitez de le pointer vers des sources de chaleur directes (radiateur, fenêtre exposée au soleil, cheminée) qui provoqueront des déclenchements intempestifs. Pour une entrée ou un couloir, un angle permettant de "voir" perpendiculairement à l'axe de passage est plus efficace qu'un positionnement frontal.

La question de la hauteur des installations électriques obéit à des normes précises en France, et même si les détecteurs ne sont pas soumis aux mêmes contraintes que les prises de courant, ces repères donnent une idée des bonnes pratiques en matière d'installation électrique murale.

Étape 2 : Identification des 4 fils et de leur fonction

C'est l'étape que la plupart des guides expédient en deux lignes. Erreur. Confondre les fils lors d'un branchement électrique peut endommager l'appareil, déclencher un court-circuit ou, dans le pire des cas, créer un risque électrique sérieux.

Le code couleur des fils en électricité française

La norme française (et européenne) définit des codes couleurs standardisés pour les conducteurs électriques :

• Marron ou rouge : fil de phase (L), porteur du courant actif
• Bleu : fil neutre (N), retour du courant
• Vert et jaune : fil de terre (PE), protection de sécurité
• Noir ou gris : dans un détecteur 4 fils, ce quatrième conducteur correspond généralement à la sortie de charge vers le luminaire

Le quatrième fil est précisément ce qui distingue un détecteur à 4 fils d'un modèle plus simple. Il assure la commande de la charge (l'ampoule ou le luminaire) de façon indépendante de l'alimentation permanente du détecteur. Le détecteur reste sous tension en permanence pour surveiller son environnement ; seule la sortie vers le luminaire s'ouvre ou se ferme selon la détection.

Lire la notice technique du détecteur

Chaque fabricant peut légèrement déroger aux conventions, notamment sur la couleur du fil de sortie de charge. La notice technique livrée avec l'appareil reste la référence absolue. Elle contient un schéma de câblage qui indique, borne par borne, à quoi connecter chaque conducteur. Prenez le temps de le lire avant de commencer le branchement.

Étape 3 : Branchement des fils du détecteur de mouvement

Le branchement proprement dit suit une logique simple une fois les fils identifiés. L'ordre des connexions a son importance : on commence toujours par la terre, on finit par la phase.

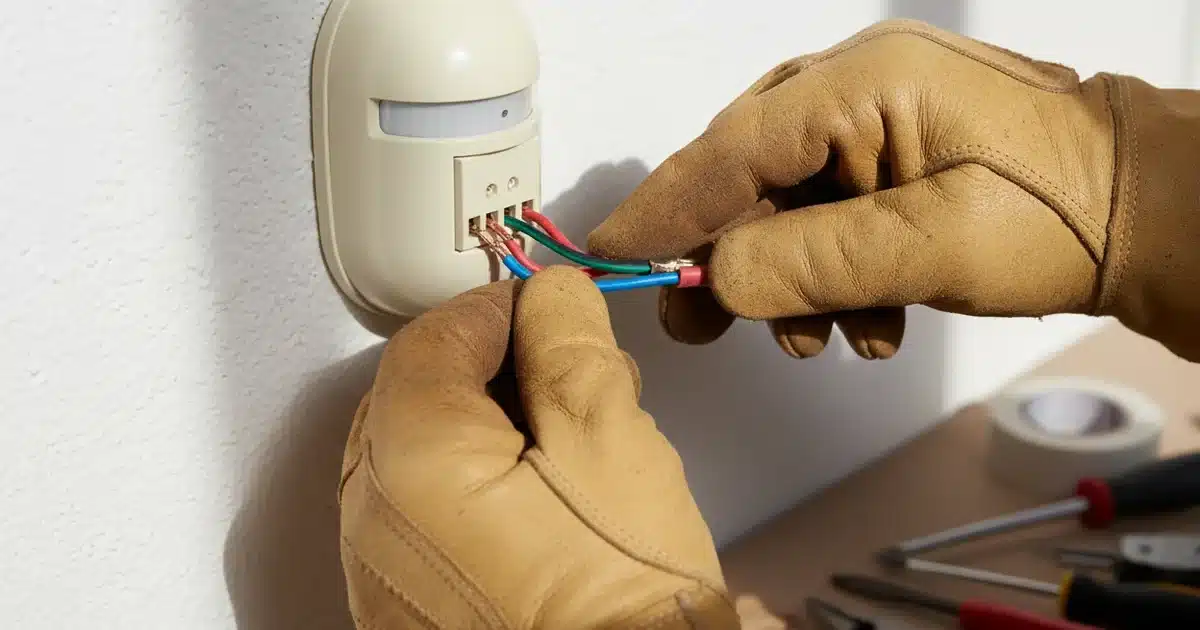

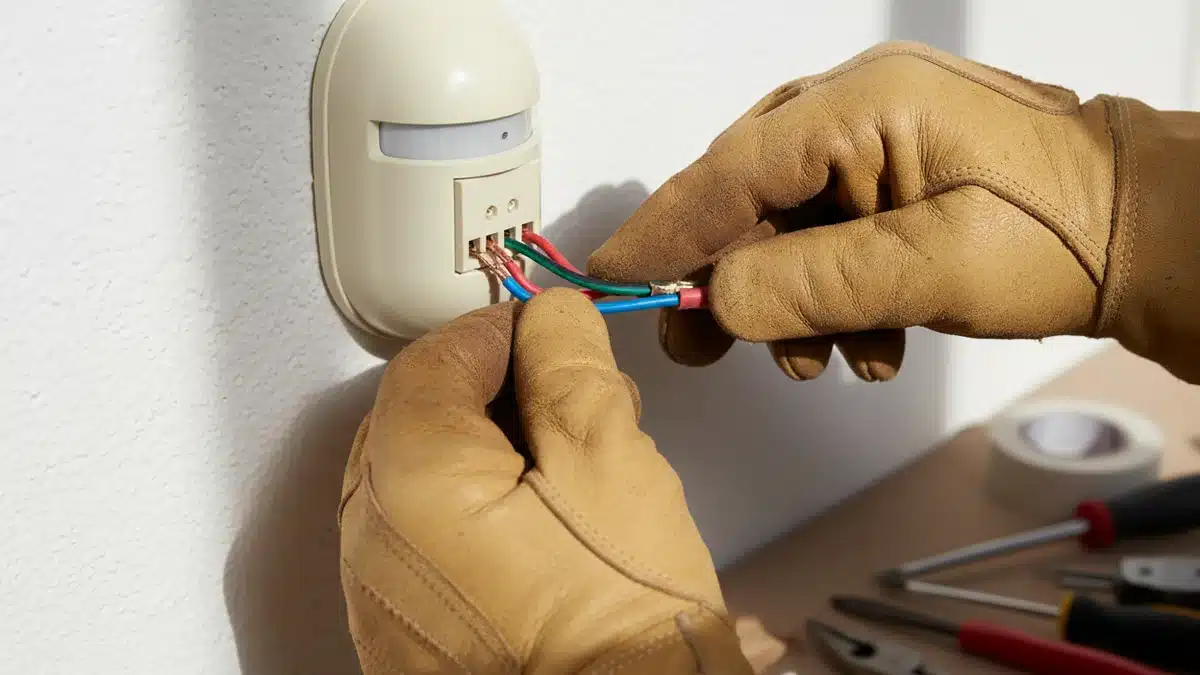

Connexion des fils au bornier du détecteur

Voici la séquence à respecter pour un branchement électrique sûr et conforme :

1. Terre (vert-jaune) : connectez le fil de terre de l'installation au bornier de terre du détecteur. Cette connexion est prioritaire sur toutes les autres.
2. Neutre (bleu) : reliez le fil neutre de l'installation à la borne N du détecteur. Sur certains modèles, le neutre alimente à la fois le détecteur et le luminaire ; dans ce cas, un wago ou un domino de dérivation est nécessaire.
3. Phase (marron ou rouge) : connectez la phase de l'installation à la borne L (ou "LINE") du détecteur.
4. Sortie de charge (noir ou gris) : c'est ce fil qui part vers le luminaire. Il se connecte à la borne de sortie du détecteur (souvent notée "LOAD" ou "OUT") et rejoint ensuite le fil de phase du luminaire.

Le luminaire, de son côté, reçoit deux fils : le neutre (directement depuis l'installation) et la sortie de charge du détecteur. La terre du luminaire se connecte à la terre de l'installation.

Vérifications avant de refermer le boîtier

Avant de remettre le courant, vérifiez que chaque connexion est ferme. Tirez légèrement sur chaque fil pour s'assurer qu'il ne se dégage pas du bornier. Aucun conducteur dénudé ne doit rester apparent en dehors des bornes. Si le détecteur est fixé en saillie ou en encastré, assurez-vous que le boîtier est correctement ancré au mur ou au plafond avant de refermer.

Ce type de branchement s'apparente dans sa logique à d'autres installations électriques domestiques, comme le fait de brancher une plaque à induction sur une prise normale : dans les deux cas, la compréhension du circuit et le respect des capacités électriques du réseau sont déterminants.

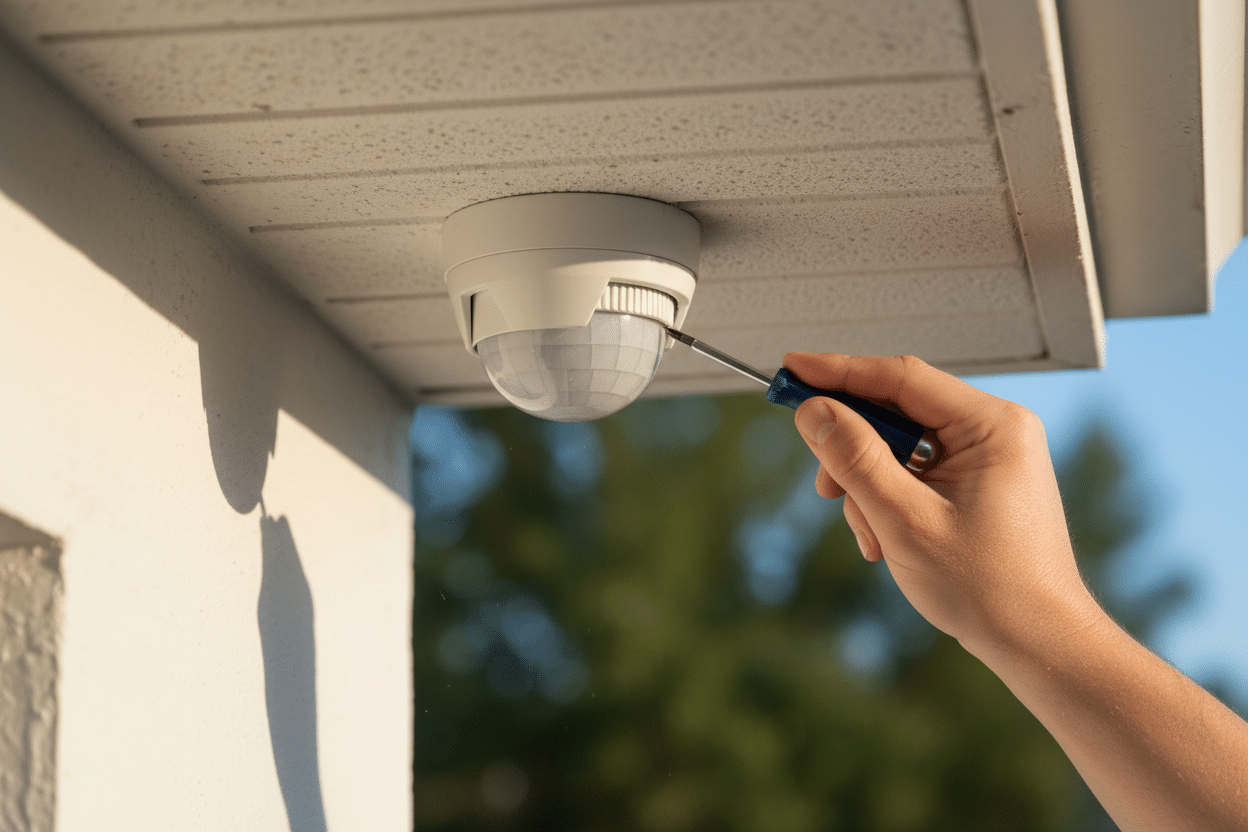

Étape 4 : Tests et réglages du détecteur après installation

Le branchement est terminé. Remettre le courant sans procéder à des tests méthodiques serait passer à côté de la moitié du travail.

Comment tester le bon fonctionnement de l'éclairage automatique

Remettez le disjoncteur en position. Le détecteur a généralement besoin de quelques secondes pour s'initialiser. Ensuite, passez devant son capteur en vous déplaçant latéralement (c'est le mouvement qu'il détecte le mieux, pas l'approche frontale). Le luminaire doit s'allumer immédiatement.

Si rien ne se passe, vérifiez dans l'ordre : la connexion de la phase, l'état du luminaire lui-même (ampoule grillée ?) et la sensibilité réglée sur le détecteur. Si le luminaire reste allumé en permanence sans s'éteindre, la sortie de charge est probablement court-circuitée avec la phase d'alimentation.

Régler les paramètres du détecteur infrarouge

La quasi-totalité des détecteurs de mouvement disposent de trois réglages accessibles via des potentiomètres rotatifs situés sous le capot ou sur le corps de l'appareil :

• Lux (LUX) : seuil de luminosité ambiante en dessous duquel le détecteur s'active. Réglez-le sur "nuit" pour qu'il ne déclenche pas le luminaire en plein jour.
• Time (TIME) : durée pendant laquelle le luminaire reste allumé après la dernière détection. Les valeurs vont généralement de quelques secondes à plusieurs minutes.
• Sensibilité (SENS) : portée et finesse de détection. Une sensibilité maximale peut provoquer des fausses alertes (animaux, végétation qui bouge).

Commencez avec des réglages médians, testez sur plusieurs passages à différents moments de la journée, puis affinez. Un détecteur bien réglé pour la sécurité domestique ne se remarque pas : il fait son travail sans surprendre ni agacer.

Quel est le rôle de chaque fil dans un détecteur de mouvement 4 fils ?

Un détecteur de mouvement à 4 fils utilise un fil de phase (marron) pour l'alimentation, un fil neutre (bleu) pour le retour de courant, un fil de terre (vert-jaune) pour la protection électrique, et un quatrième fil (souvent noir) comme sortie de charge vers le luminaire. Ce dernier est la clé du fonctionnement en éclairage automatique.

Le détecteur reste alimenté en permanence via la phase et le neutre, ce qui lui permet de surveiller continuellement son environnement. La sortie de charge, elle, n'est activée que lors d'une détection de mouvement, ce qui commande l'allumage du luminaire. C'est cette séparation entre alimentation et commande qui rend le système fiable et flexible.

Pourquoi le détecteur de mouvement ne fonctionne pas après branchement ?

Un détecteur correctement branché mais inactif souffre presque toujours d'un des trois problèmes suivants : la phase et le neutre sont inversés, le réglage de luminosité est trop élevé (le détecteur croit être en plein jour), ou le temps de temporisation est à son minimum et le luminaire s'éteint avant qu'on ait eu le temps de le voir s'allumer.

Commencez par vérifier le réglage LUX en le positionnant sur la valeur minimale pour forcer l'activation quelle que soit la luminosité ambiante. Si le détecteur s'active alors, le problème est uniquement de réglage. Si rien ne se passe, repassez au testeur de tension pour contrôler la présence de courant sur chaque borne.

Récapitulatif des 4 étapes

1. Préparer : couper le courant, rassembler les outils, choisir le bon emplacement (2 à 2,5 m de hauteur, hors sources de chaleur)
2. Identifier les fils : phase (marron), neutre (bleu), terre (vert-jaune), sortie de charge (noir/gris) selon la notice
3. Brancher : terre en premier, puis neutre, puis phase, puis sortie de charge vers le luminaire
4. Tester et régler : vérifier le déclenchement, ajuster LUX, TIME et SENS selon l'usage
